CCtools - Generátor bytů

     Vytvoří sestavy výkresů pro jednotlivé bytové jednotky.

Nástroj slouží k vytvoření výkresů jednotlivých bytových jednotek z bytového komplexu, např. pro marketingovou dokumentaci. Díky tomuto nástroji je tato činnost daleko jednodušší a především rychlejší, než kdyby projektant vytvářel výkresy ručně.

Možnosti generování

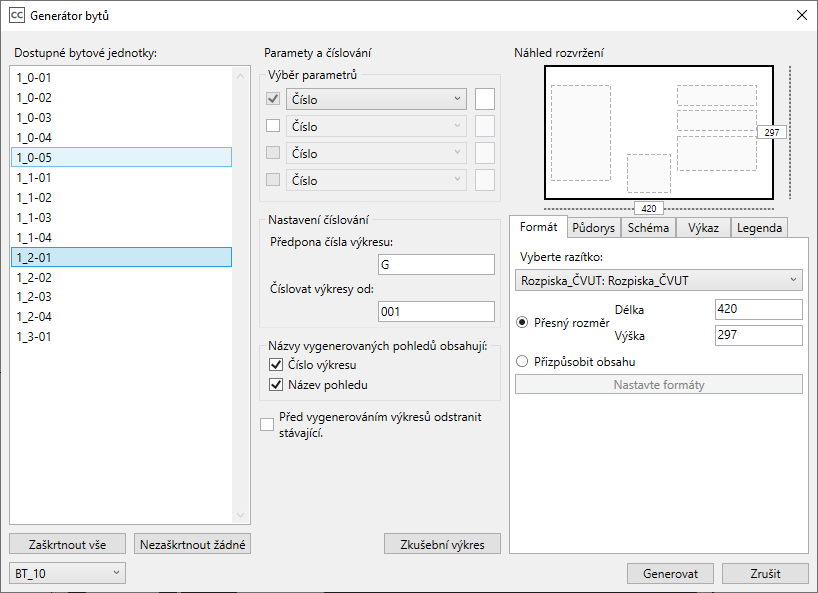

Nástroj funguje pouze jste-li v půdorysném pohledu. Po klepnutí na Generátor bytů se otevře tabulka, ve které si zvolíte pro které bytové jednotky chcete generovat výkresy.

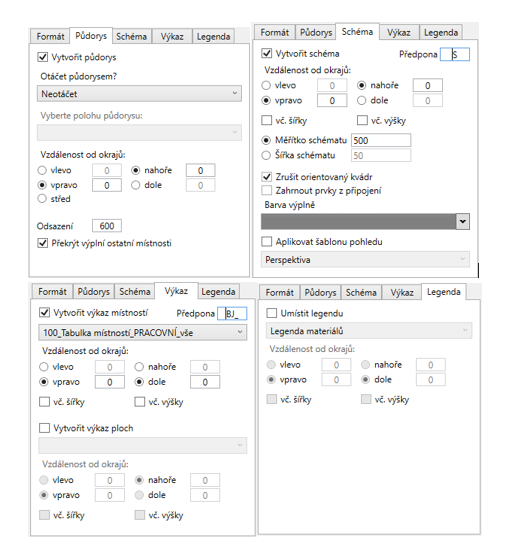

Nastavení:

• Parametry a číslování … můžeme vybrat až čtyři parametry podle kterých budeme rozlišovat jednotlivé byty. V případě, že obsah parametru je již složen z názvu čísla bytu a čísla místnosti, můžeme první část z názvu získat pomocí oddělovače, který vložíme za parametr.
• Nastavení číslování ...můžeme nastavit jaké bude číslování výkresů
• Formát … tady jsou dvě možnosti nastavení papíru- přesný rozměr papíru kde určíte délku a výšku a nebo "přizpůsobit obsahu" - tady vybíráte pouze výšku papíru (pluskem přidáte rozměr), šířku nevolíme, je určena délkou role plotru, na kterém budeme tisknout. Také si můžete nastavit, jestli se nám velikost výkresu zaokrouhlí na mm nebo se bude přizpůsobovat na velikost celé A4, tzn. násobku šířky papíru A4.
• Razítko (rozpiska) … vybereme požadované razítko, které musí být vytvořeno předem
• Půdorys … zaškrtneme jestli chceme půdorys, dál určuje zarovnání půdorysu na výkresu. Lze si také určit, jestli se má půdorys otáčet (vodorovně, svisle) a kolik má být odsazen od kraje papíru
• Nastavení schématu … v tomto nastavení si určujeme velikost schématu bytového komplexu a jeho odsazení od vnějších okrajů výkresu. Velikost i odsazení si musíme zvolit. Ve vygenerovaném výkresu bude ve schématu daná bytová jednotka vybarvená šedě.
• Tabulka (výkaz)… určíte tabulku, ze které se vytvoří tabulka pro bytovou jednotku. Tabulka musí obsahovat všechny místnosti v projektu a též všechny parametry, které byly použity pro definici bytových jednotek.
• Legenda … v tomto nastavení si můžeme zvolit legendu a umístit jí .

Další nastavení můžete provést manuálně popřípadě převzít z aktuálního pohledu (měřítko, úroveň detailu, …).

Důležitá nastavení

• Vytvoření instančních parametrů Výška a Délka pro razítko (rozpisku). Příklad razítka je přichystán v šabloně.

Návod na upravení razítka: V prohlížeči projektu zvolte Výkres > nový výkres a v tabulce, která se nám zobrazí vybereme předpřipravené razítko. Poté jej označte a klepněte na Upravit rodinu – Typy rodin – Nový parametr – název Výška, disciplína Délka, tento parametr musí být instanční. Stejně přidáme i parametr Délka. Upravené razítko načteme do projektu. Tyto parametry ovlivňují velikost výkresu. Počáteční bod razítka musí být v pravém spodním rohu.

PŘÍKLAD

Níže je předveden jednoduchý příklad konečného výsledku.

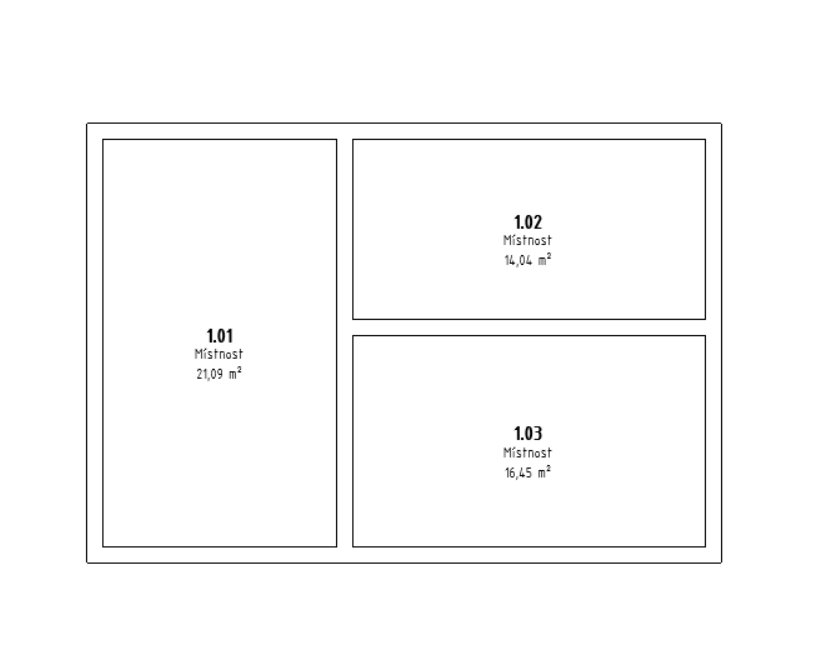

Model v půdoryse:

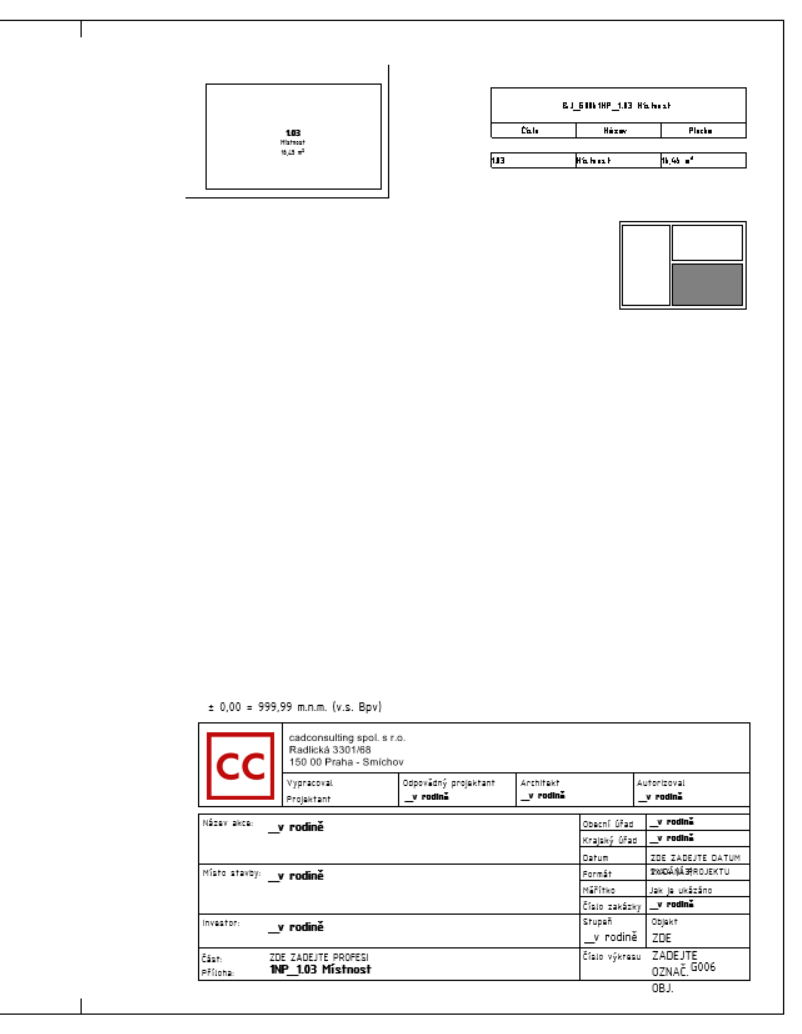

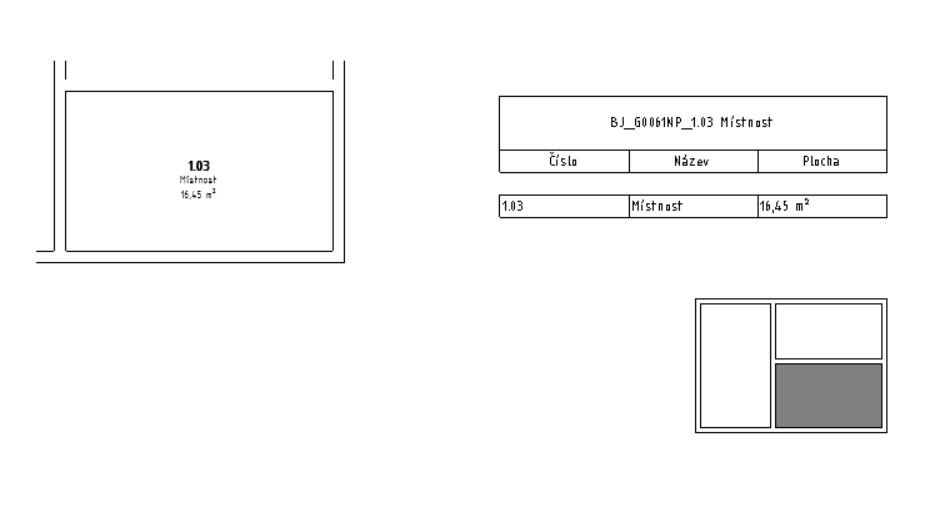

Výsledný výkres:
