CCopyMonitorPlus

Doplněk do Revitu, který nahrazuje a rozšiřuje funkcionalitu nativní funkce „Kopírovat/Sledovat“.

Funkcionality:

1. Kopírování a sledování všech prvků z referenčního modelu (nativní funkce Revitu “Kopírovat/Sledovat” omezuje kategorie prvků, které se dají kopírovat a sledovat).

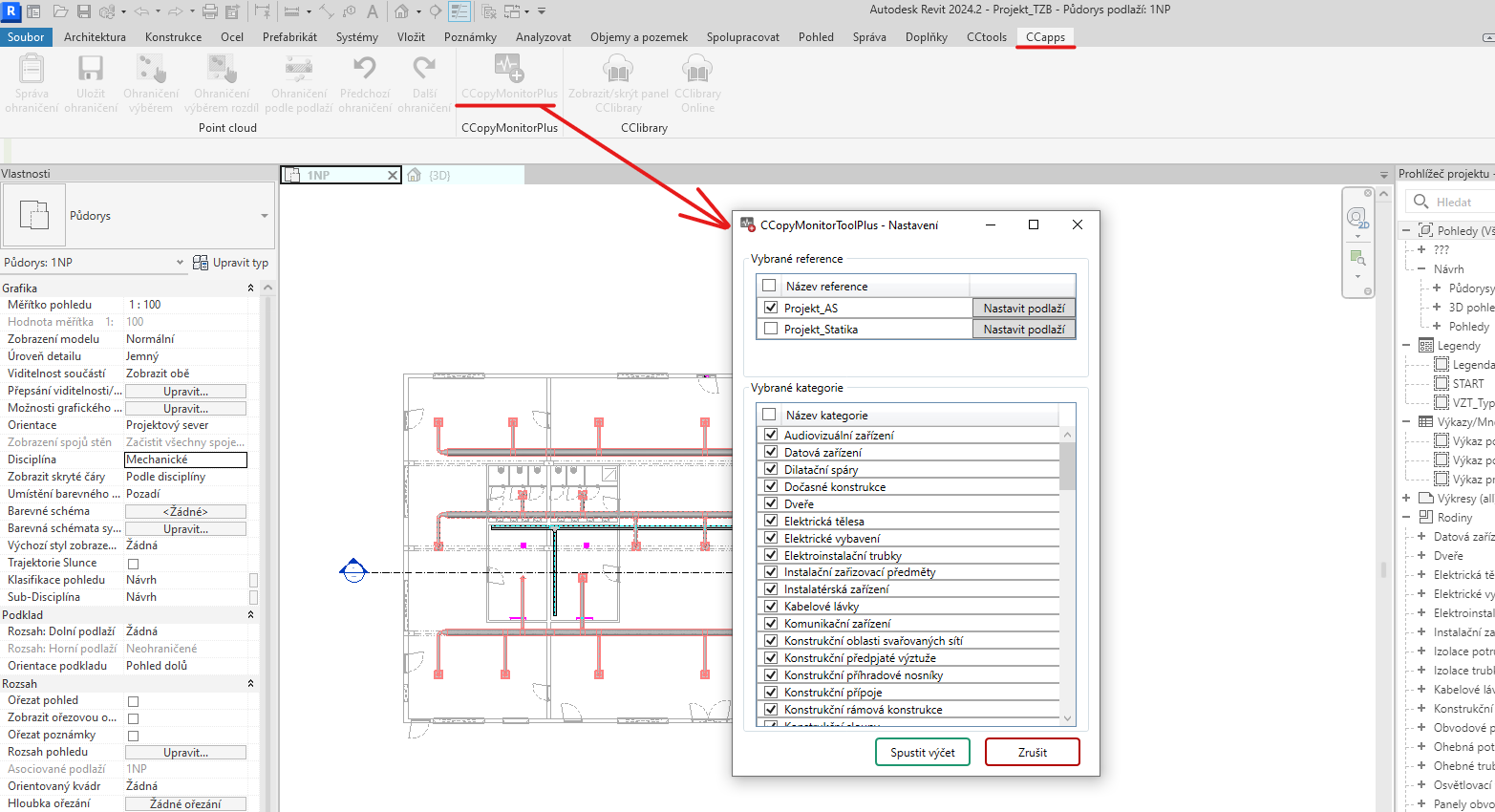

• Aplikaci najdete v záložce CCapps. Po otevření se Vám zobrazí okno, ve kterém si můžete zvolit referenci a kategorie.

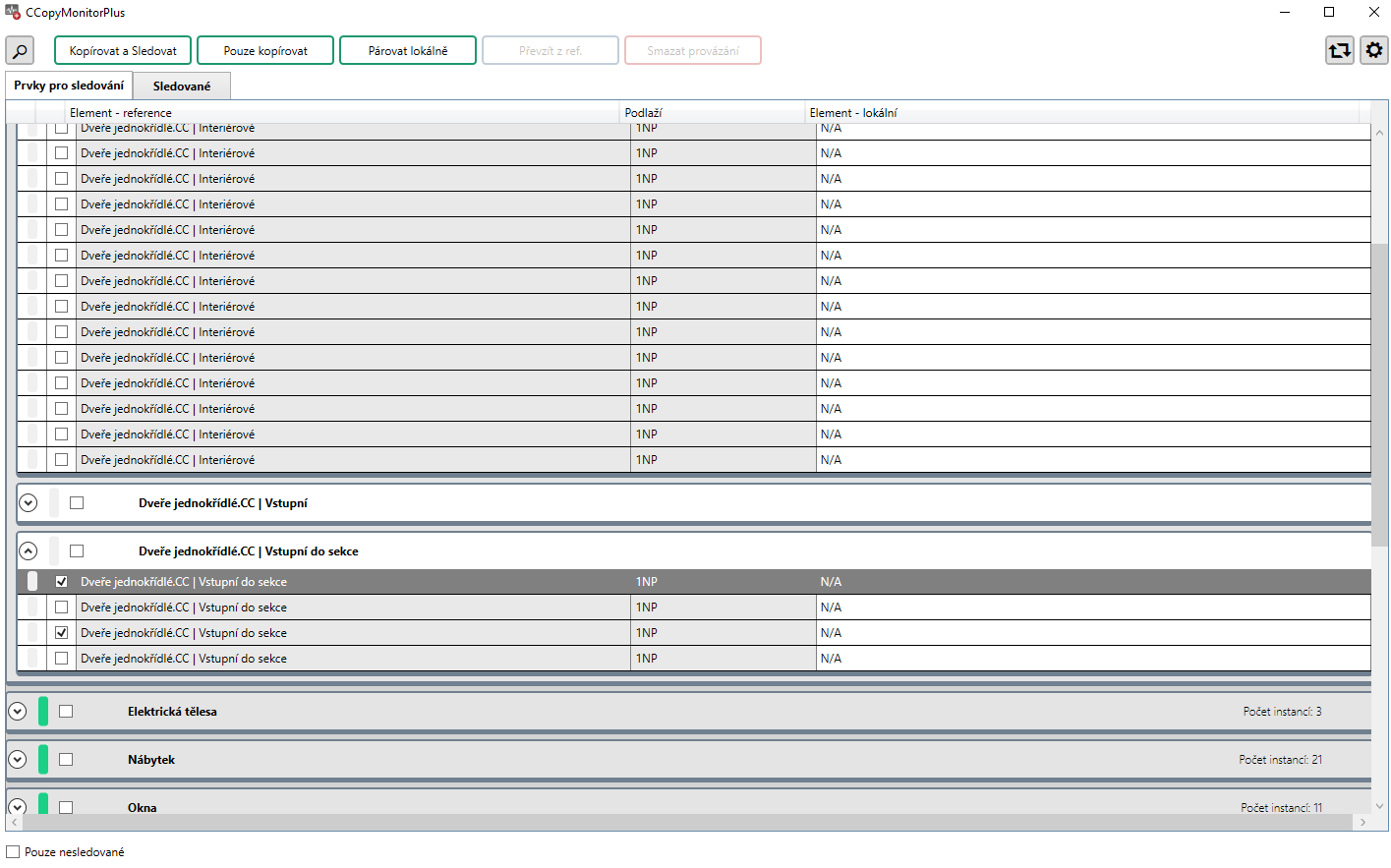

Po načtení se v záložce „Prvky pro sledování“ objeví všechny prvky dostupné pro kopírování a sledování. Dále si vyberete prvky, které chcete kopírovat/sledovat a nahoře okna si spustíte jednu z funkcí: „Kopírovat a Sledovat“, „Pouze kopírovat“ anebo „Párovat lokálně“. Upozornění: pro správné fungování funkce „Párovat lokálně“ je potřeba provádět operace pro každý prvek zvlášť. Jestliže zvolíte několik prvků, operace se provede pouze pro první prvek, který je na řadě.

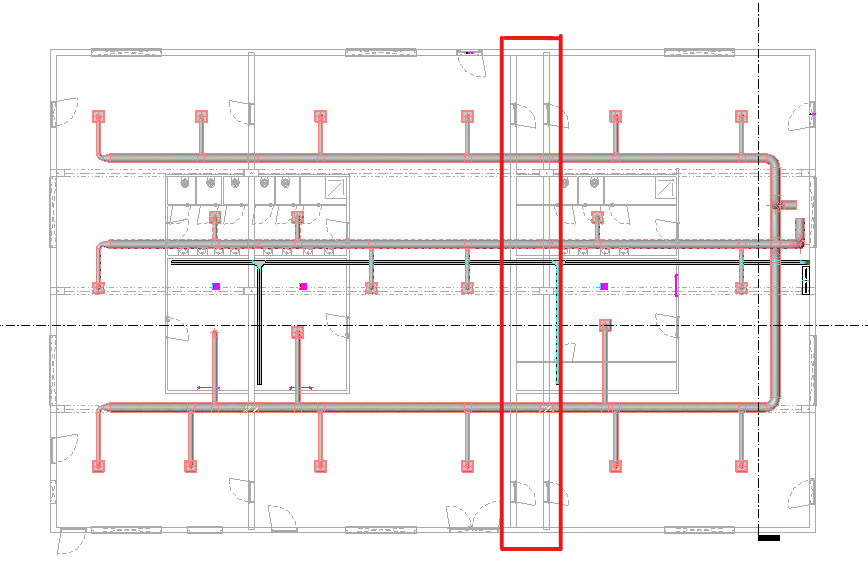

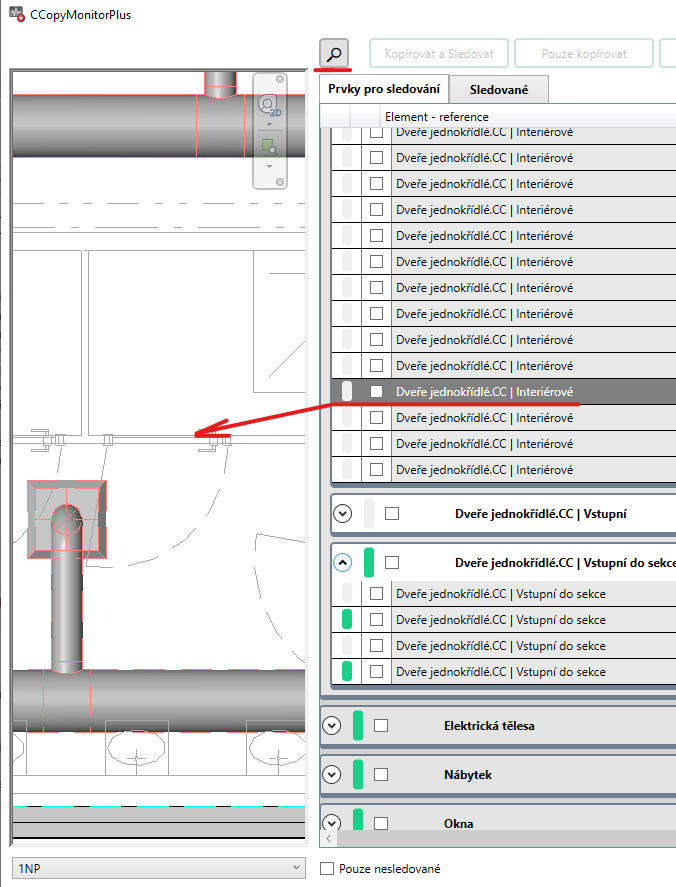

Pokud nevíte, jaký prvek jste si zvolili, pomůže Vám v tom ikonka lupy. Po kliknutí se vlevo zobrazí okénko s náhledem na označený prvek. Ve spodní časti si můžete změnit pohled například z půdorysného pohledu na 3D pohled. Vzhledem k tomu, že prvek je součástí externí reference, nerozsvítí se po označení.

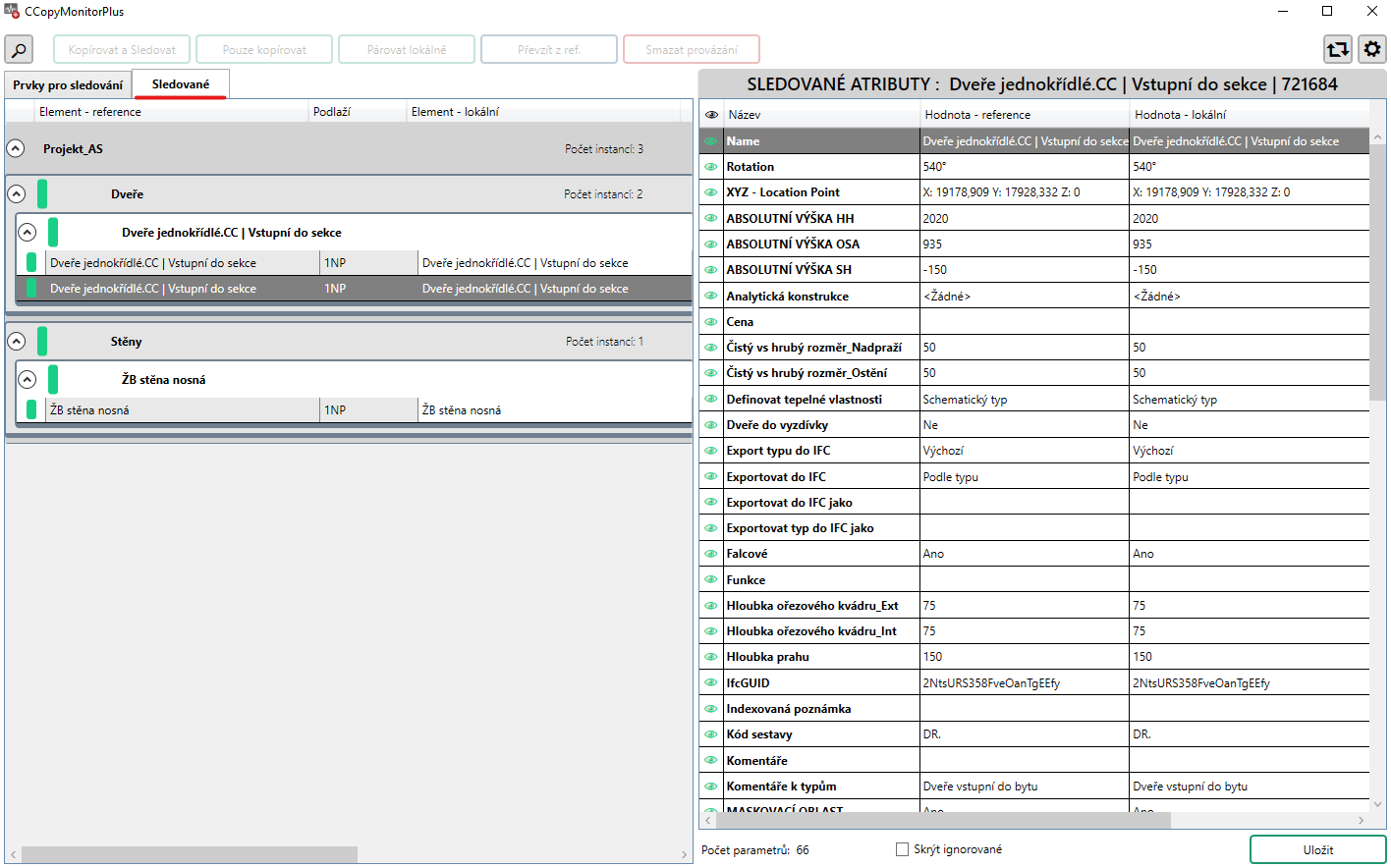

Po dokončení zvolené operace přejděte na vedlejší záložku. V té se zobrazí všechny prvky, které jsou sledované. Kliknutím na ikonku oka vedle každého parametru ovládáte, jestli parametr bude sledován, nebo bude ignorován.

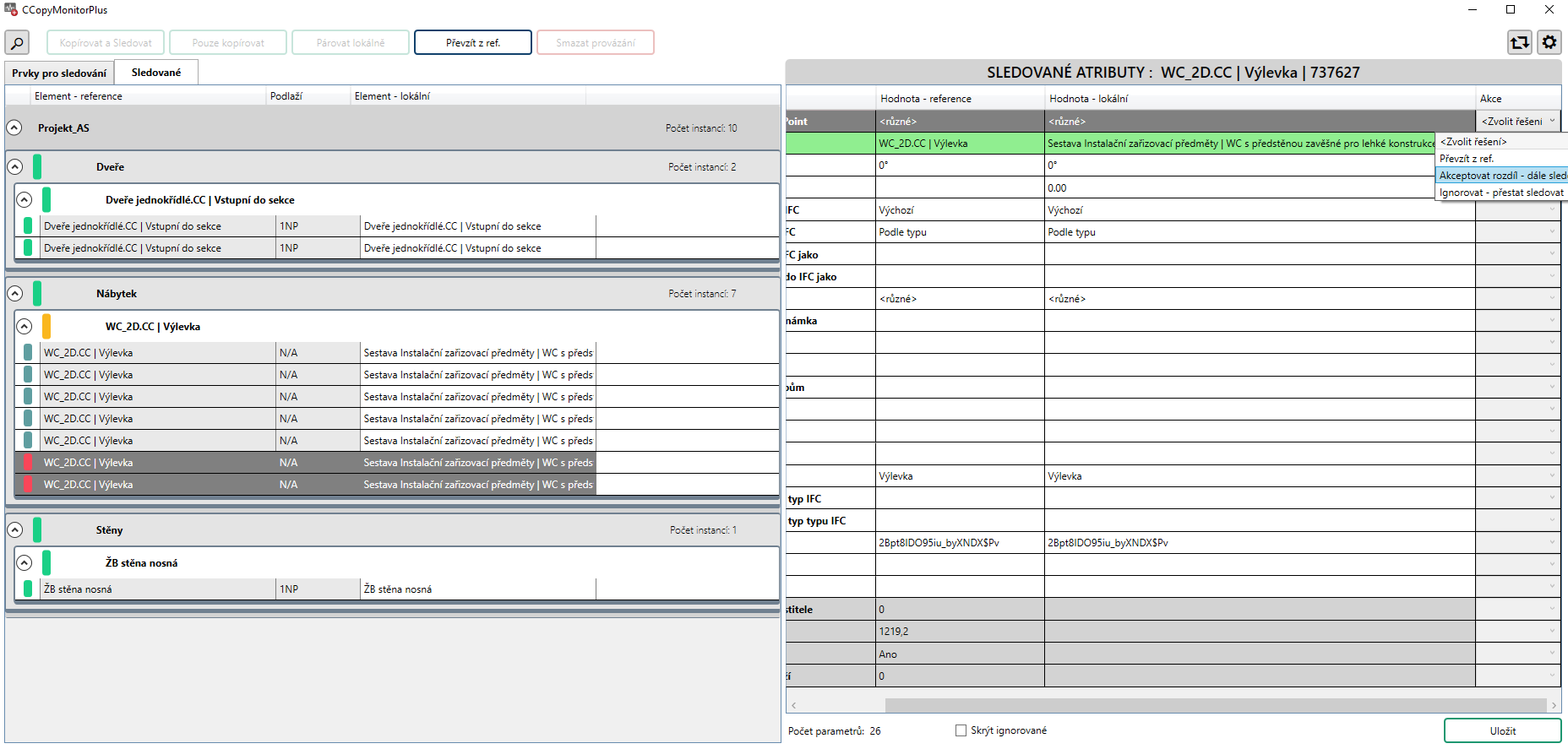

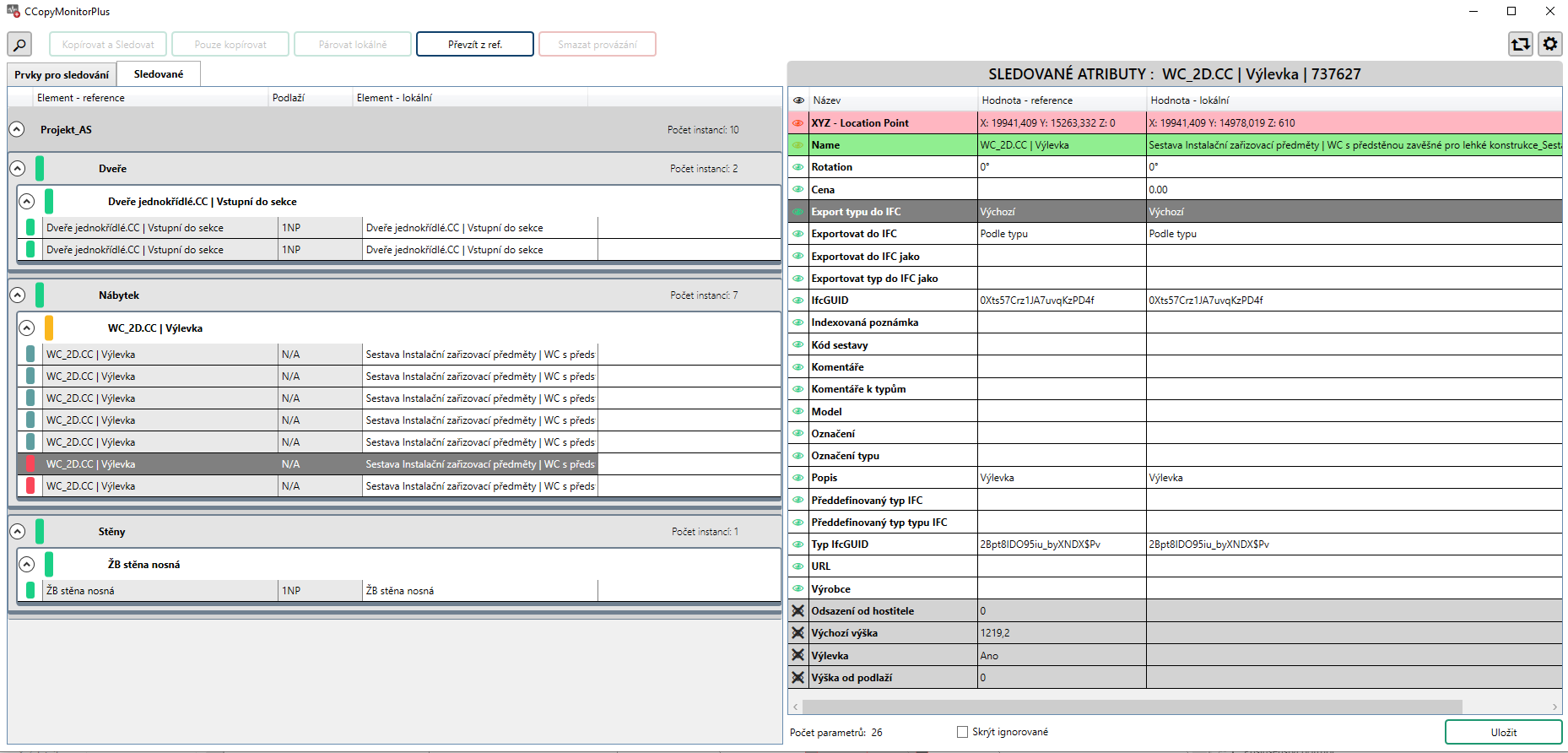

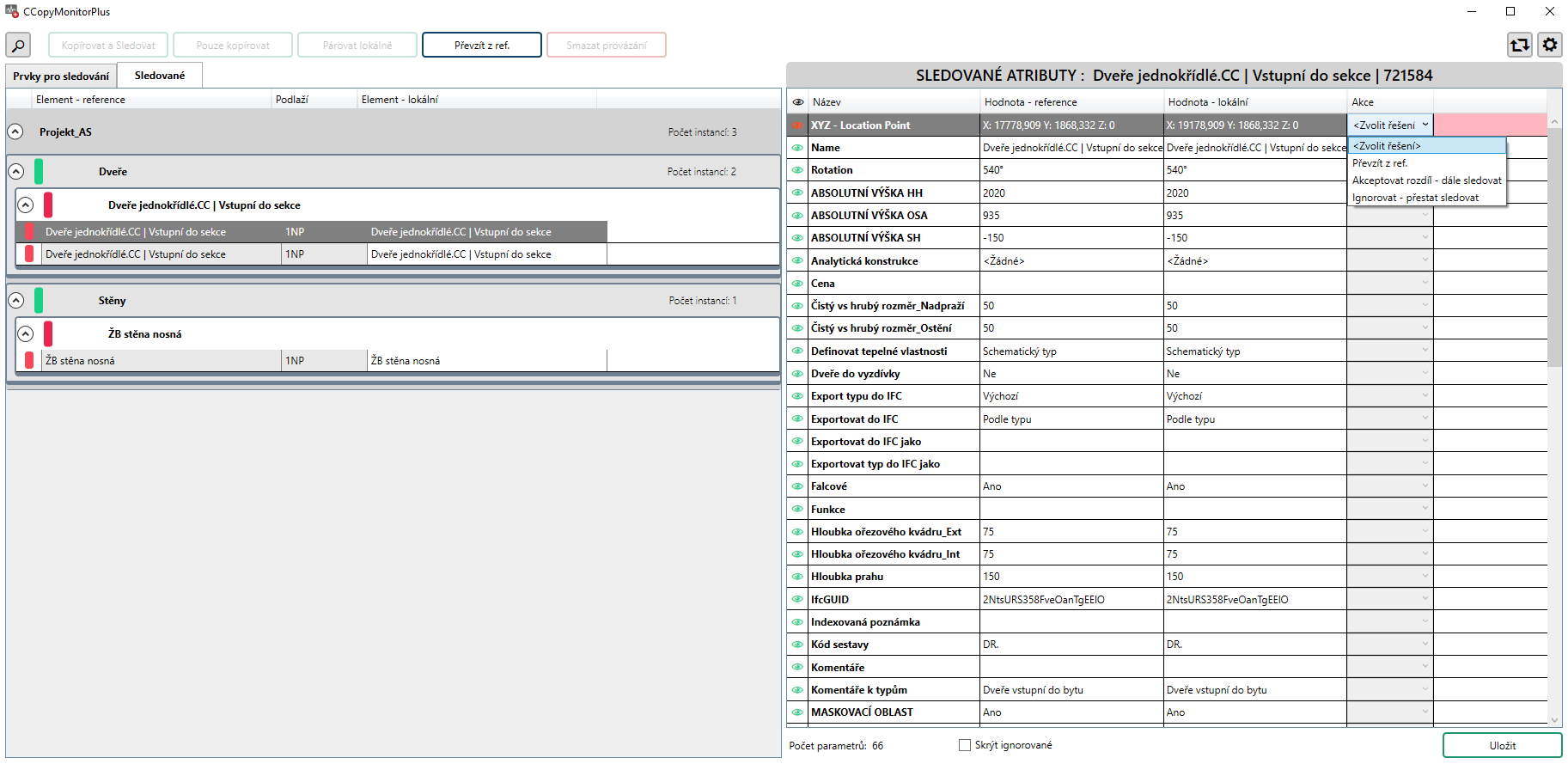

• Pokud dojde k tomu, že v referenčním souboru se u sledovaného prvku něco změní, v aplikaci v záložce „Sledované“ se u sledovaných prvků rozsvítí červená barva a vpravo se u sledovaných atributů rozsvítí červeně parametr, který se změnil. Můžete si vybrat akci pro vyřešení konfliktu, provede se a dále si ji vpravo dole uložíte.

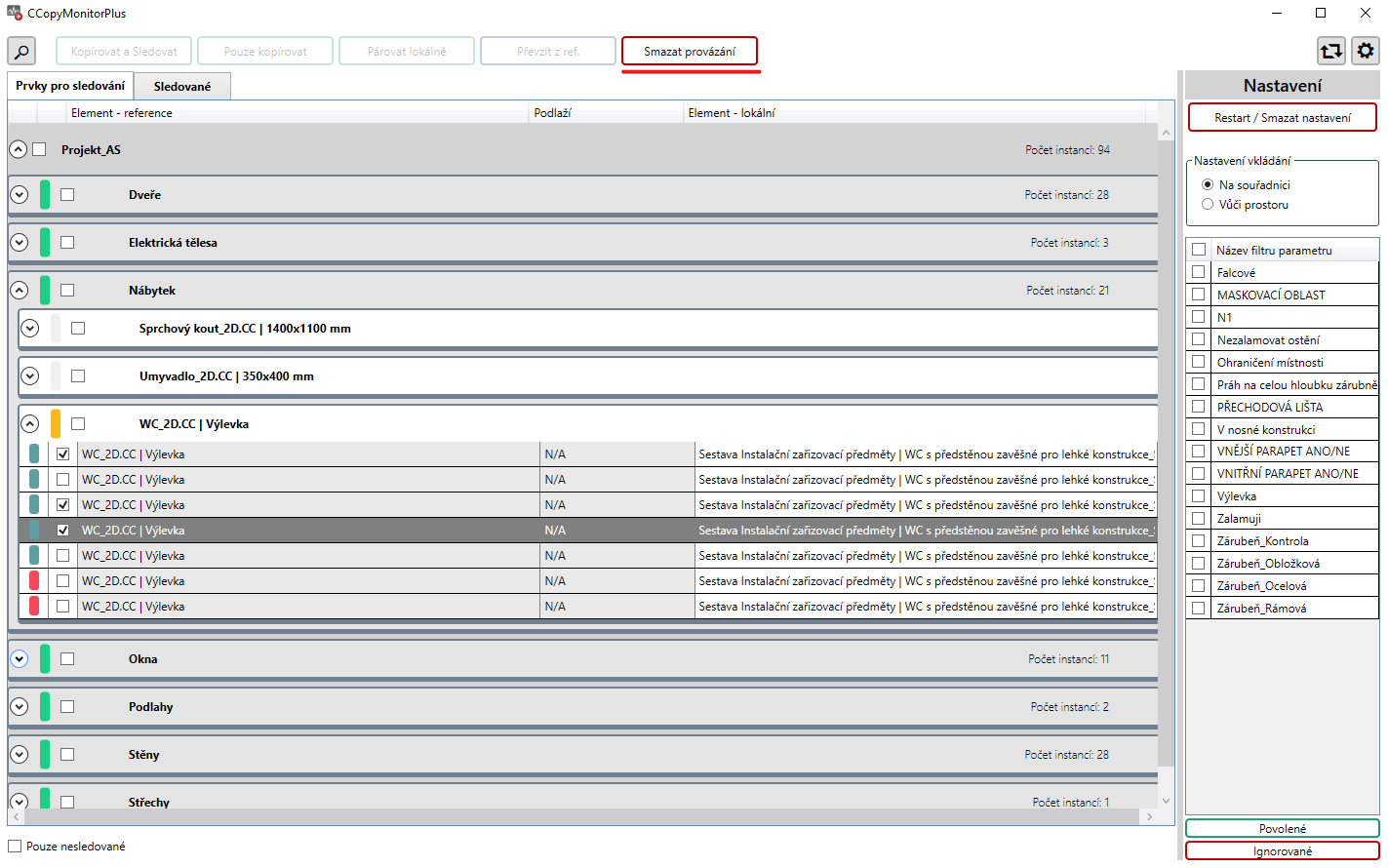

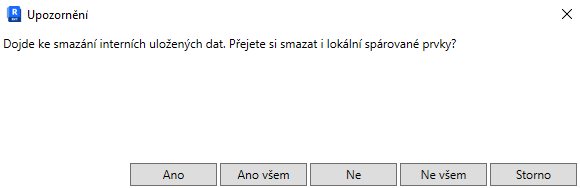

• Pokud si označíte již zkopírované prvky v záložce „Prvky pro sledování“, objeví se možnost smazat provázání. Dále aplikace nabídne možnost vymazat prvky z modelu.



2. Nastavení mapování externí reference za vybrané prvky (nastavení se provádí před spouštěním funkcí z bodu 1.).

• Někdy může nastat, že prvek z reference má přiřazenou kategorii, kterou potřebujete změnit. Navíc je možné, že prvek z reference budete chtít nahradit za prvek jiný.

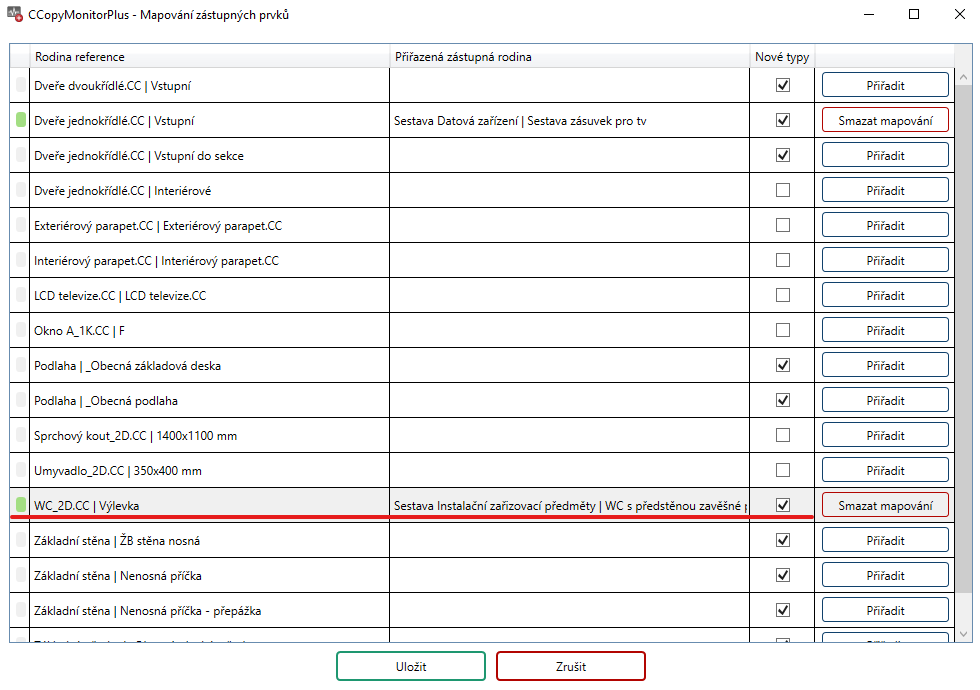

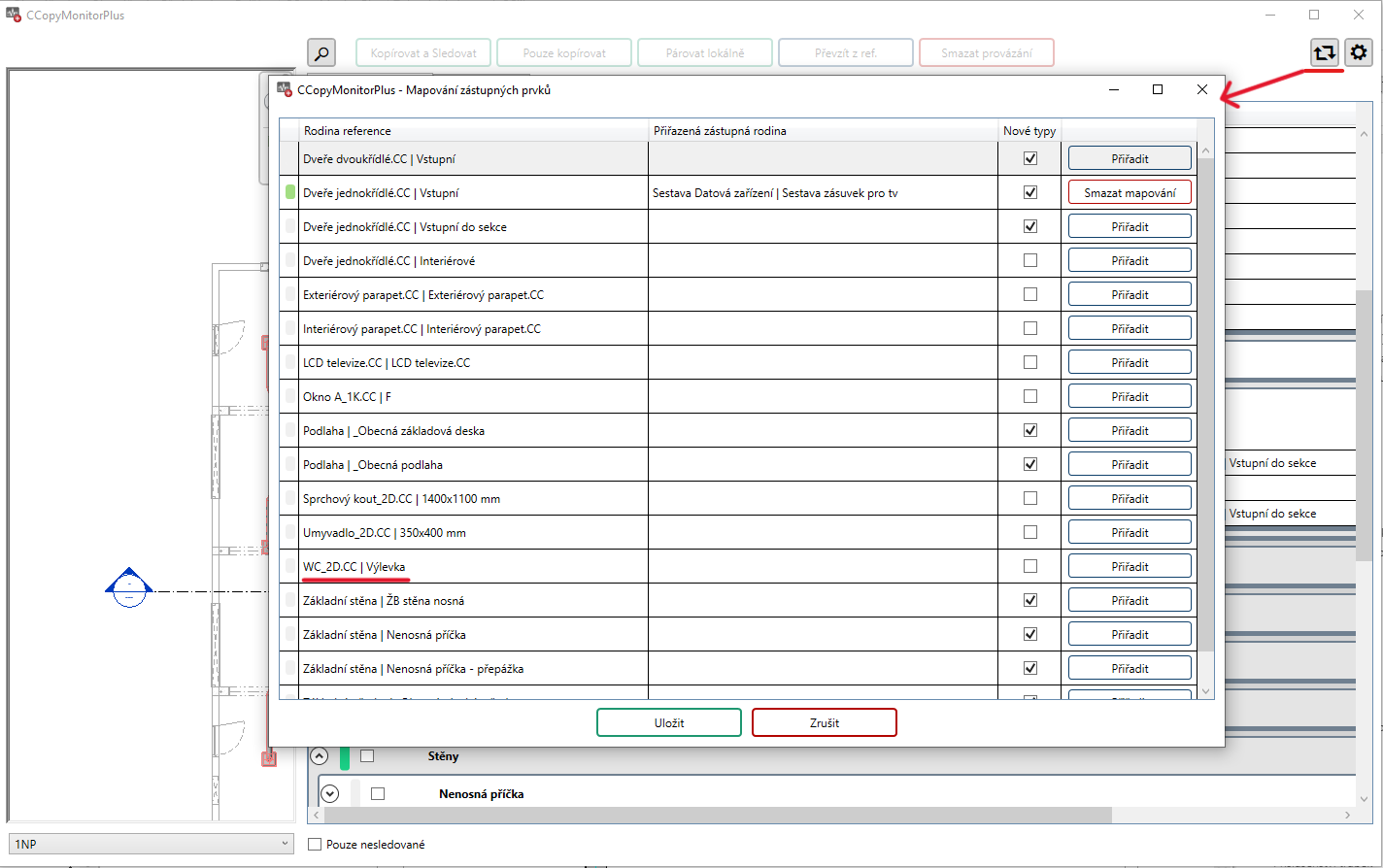

Po rozkliknutí příslušné ikonky se objeví okno nastavení mapování. Zvolíte si rodinu z reference, pro kterou chcete provést mapování a vpravo kliknete na „Přiřadit“.



Dále si zvolíte zástupnou rodinu z projektu. Nejdřív si vyberete kategorie, pak samotnou rodinu. Výběr není omezen a můžete vybrat i sestavu.

Po provedení výběru se aplikace vrátí do okna mapování a zbývá jen uložit si změny a spustit funkce kopírování/kopírování a sledování.

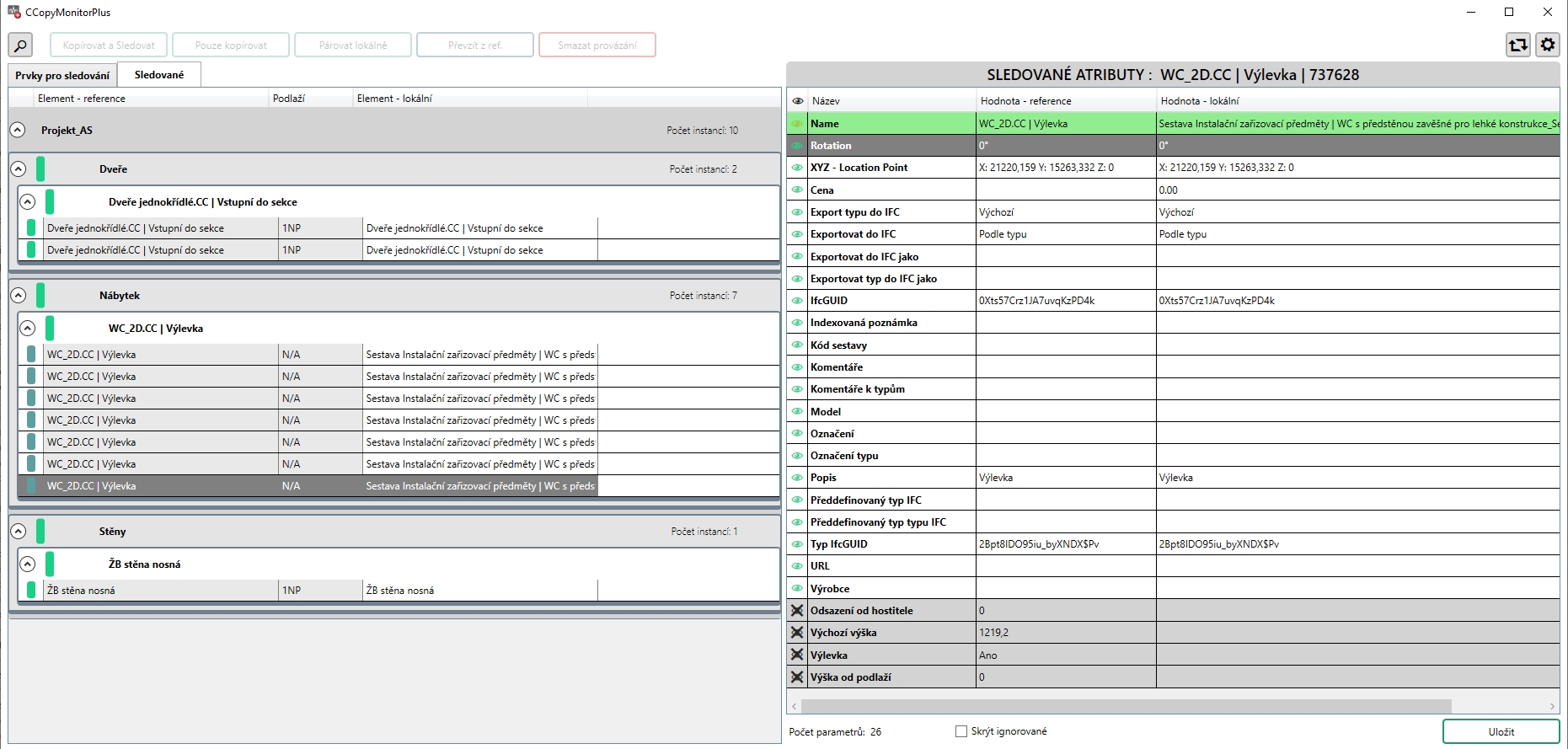

V záložce „Sledované“ se pak objeví prvky a ve sledovaných atributech parametr názvu bude svítit zeleně. To znamená, že tato změna je akceptována doplňkem a nepovažuje se za konflikt s referencí.

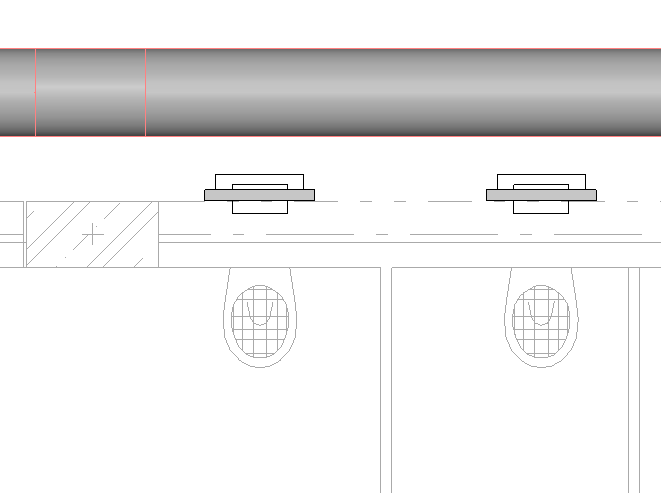

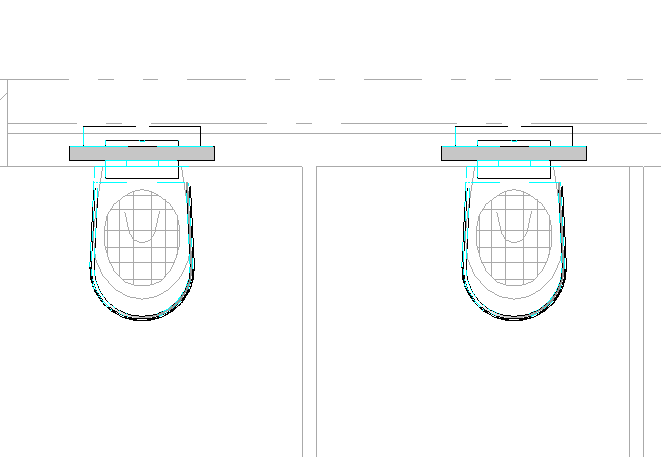

• Může nastat, že se zástupná rodina neumístí na správné místo nebo správné výšky. Je to dáno tím, že každá rodina má svůj vlastní bod vložení.

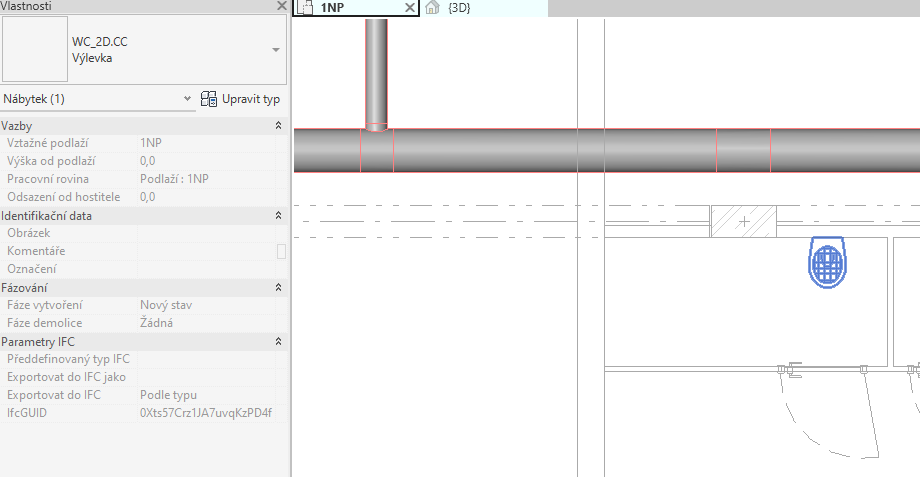

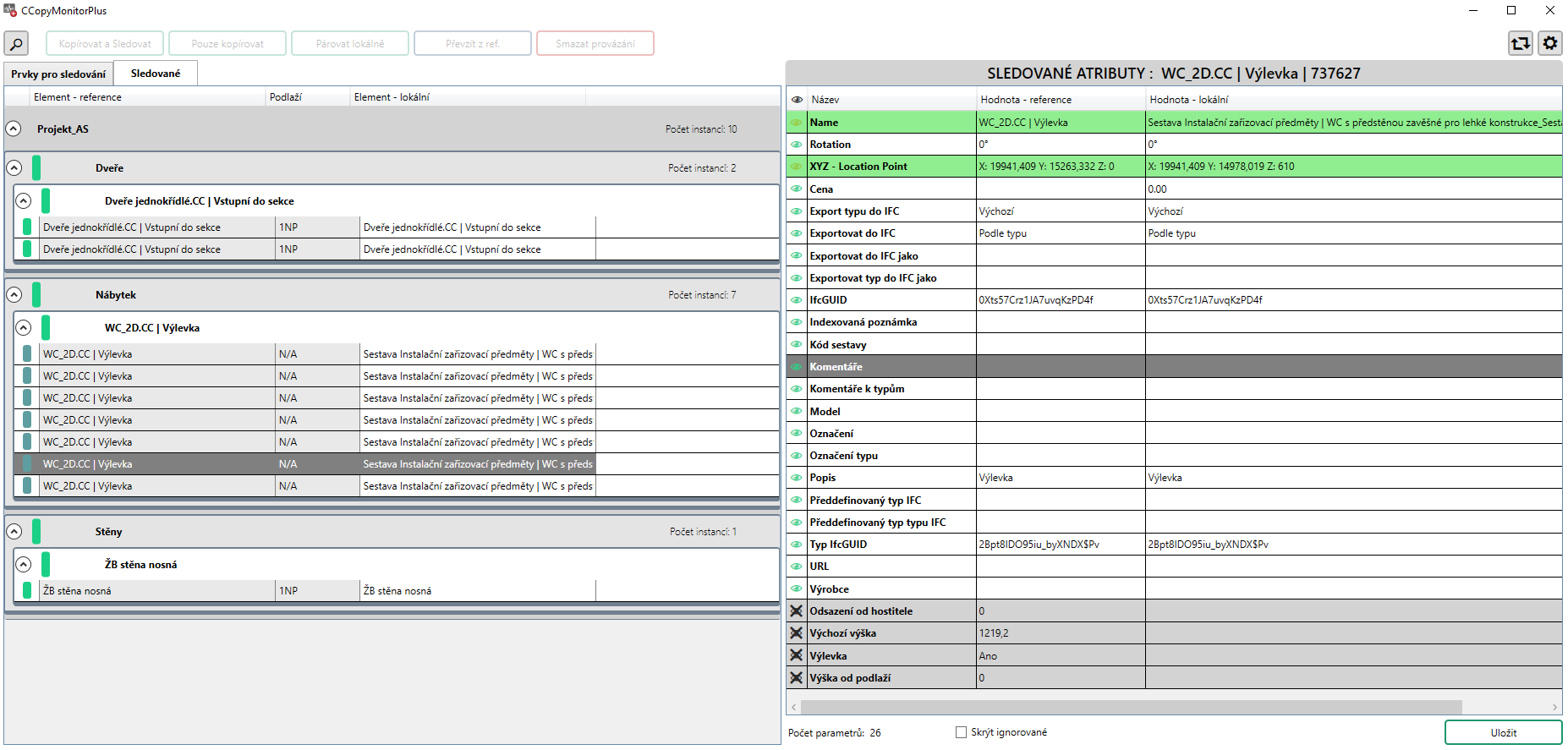

Po přemístění prvků v modelu je potřeba si znovu otevřít doplněk a provést pro ně akci „Akceptovat rozdíl – dále sledovat“. Atribut se rozsvítí zeleně a pro doplněk se bude považován za vyřešený.



3. Nastavení parametrů, které se zkopírují nebo naopak budou ignorovány (nastavení se provádí před spouštěním funkcí z bodu 1.)

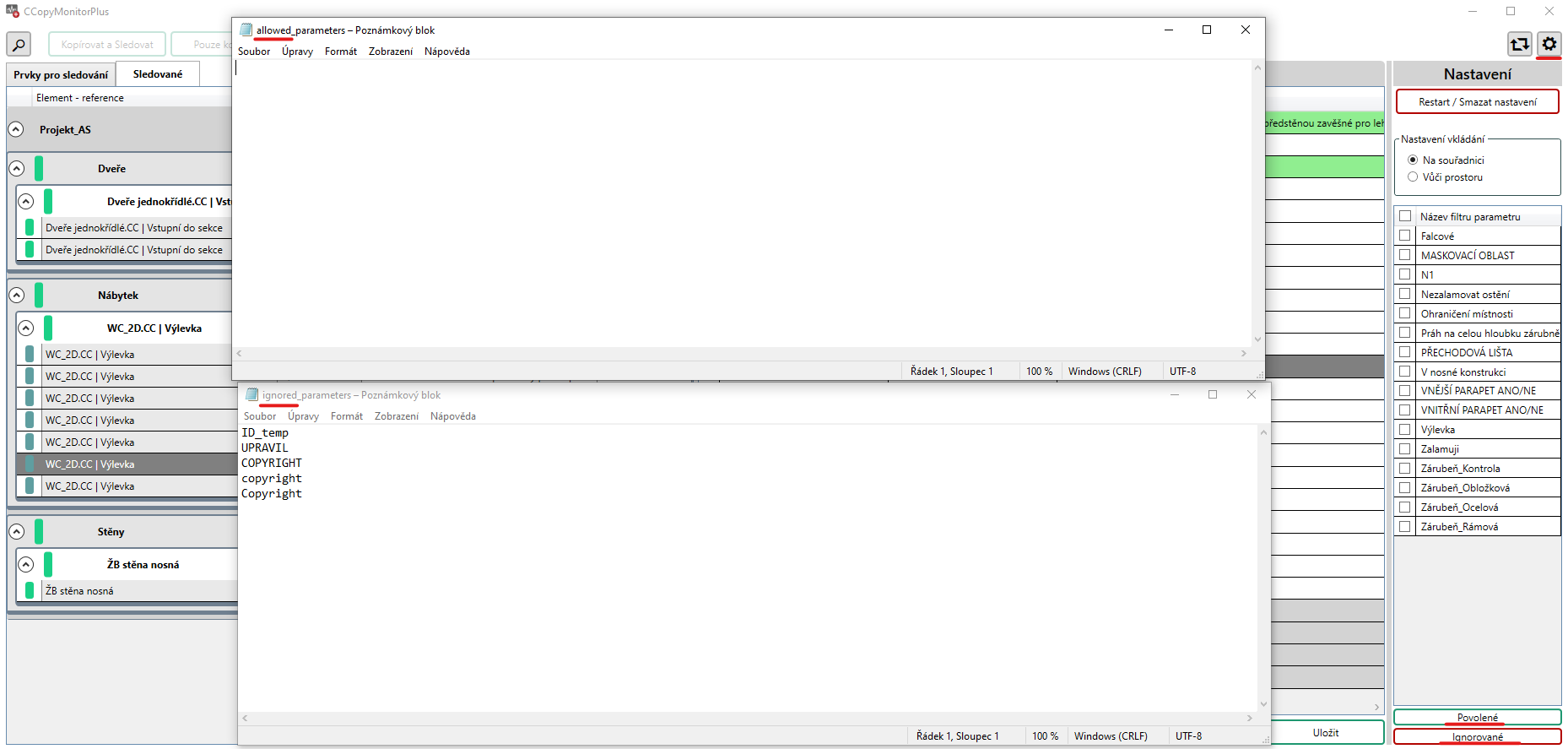

• Pokud si potřebujete zkopírovat pouze některé parametry, můžete toto nastavení provést pomocí tlačítek povolené a ignorované. Pokud si zapíšete parametry jako povolené, zkopíruji se pouze zvolené. Pokud je potřeba ignorovat některé parametry, do ignorovaných si zapíšete jejich seznam. Dále si zkontrolujte, zda v povolených nemáte zapsaný žádný parametr. Po tomto nastavení můžete provádět kopírování prvků, které budou pak sledované pouze podle Vámi definovaných parametrů.
