CCtools - Čisti

  Vyčistí vzory výplní a čar, materiály a zobrazí vyčistit nepoužité.



Nástroj je nepostradatelným pomocníkem každého BIM manažera, ale také každého, kdo upravuje rodiny otevřené z projektu, nebo načítá rodiny ze zdrojů mimo (vyčištěnou) firemní knihovnu.

Zanášení rodin různými druhy čar, šraf a materiálů – se kterými přijde rodina do styku – je zcela běžným jevem a nedá se příliš ovlivnit ani kultivovanou prací s modelem.

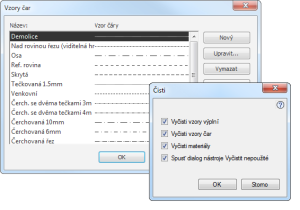

Nástroj Čisti provádí vyčištění veškerých v rodině obsažených vzorů čar, vzorů výplní, materiálů a aktivuje dialogové okno nástroje Vyčistit nepoužité. Čáry, šrafy a někdy i materiály jsou v rodině zpravidla nežádoucí. Pokud rodina není vyčištěna a dojde k jejímu načtení do projektu, vše co obsahovala je zaneseno do projektu. Postupně dochází k nabalování mnoha desítek až stovek typů čar, šraf a materiálů. Administrace modelu i samotná práce v Revitu se pak stává nepřehlednou a zpomalenou.

Čištění je bez použití tohoto nástroje samozřejmě možné provést postupným vyčištěním čar, šraf a materiálů pomocí standardních nástrojů. Tato operace je však značně zdlouhavá, což vede k tomu, že se rodiny kvůli časové tísni mnohdy nečistí.

Nástrojem Čisti je možné vyčistit nejen rodiny, ale také projekty (nebo i šablony projektů). Pamatujte však na to, že aplikace provádí důkladné vyčištění, proto doporučujeme čištění projektu pouze se znalostí všech plynoucích následků!

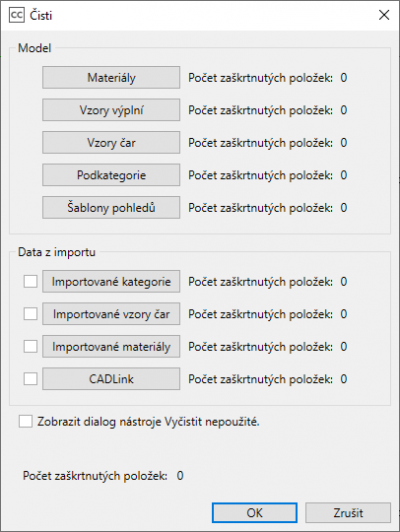

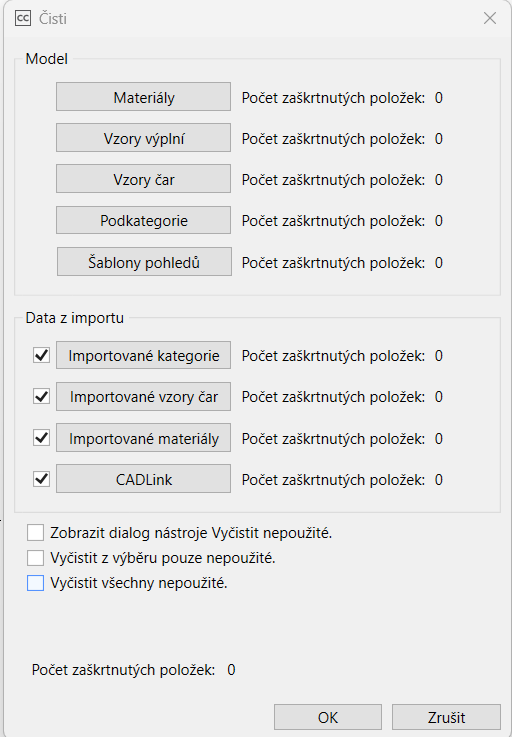

Před každým vyčištěním je vždy možné zvolit, co se bude čistit. Při vyčištění vzorů výplní dochází také k vyčištění vzoru Plná výplň (v anglickém Revitu Solid Fill).
