CCtools - Generátor podlah

     V označených místnostech automaticky vygeneruje podlahy, jejichž tvar zohledňuje i polohu, rozměry a orientaci dveří.

Postup

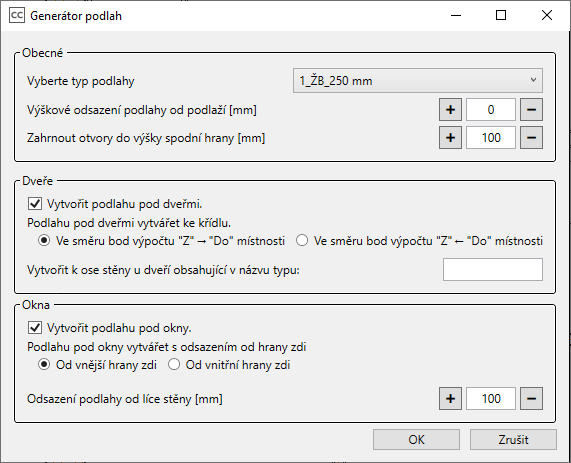

Pro fungování aplikace je nutné mít v modelu vytvořené místnosti. Po označení místnosti a spuštění nástroje vyskočí tabulka, ve které je možné definovat Typ podlahy a její Odsazení od podlaží. Po potvrzení se v dané místnosti vytvoří zadaná podlaha. V místě dveří a v místě oken si můžeme nastavit zda chceme vytvořit podlahu pod těmito prvky a v jakém směru.

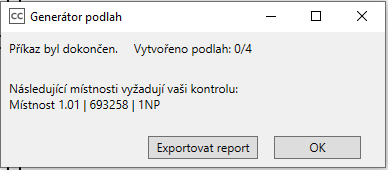

Pokud při spuštění nástroje není označena žádná místnost, vygenerují se podlahy ve všech místnostech projektu. V ojedinělých případech se může stát, že nástroj z různých důvodů nezvládne podlahu vytvořit. V těchto situacích aplikace nahlásí, o jaké místnosti se jedná. Podobně aplikace zareaguje na místnosti, ve kterých jsou například sloupy nebo vnitřní konstrukce, které vytvářejí další uzavřené smyčky v náčrtu podlahy. V takových případech se totiž podlaha nevytvaruje podle těchto konstrukcí a vytvoří se pouze podél vnější hranice místnosti. I na takové místnosti nástroj upozorní s tím, že podlahy v nich vyžadují kontrolu. Kromě toho aplikace nabídne export reportu v podobě textového dokumentu s výpisem názvů, ID a podlaží těchto místností.

V praxi je aplikace nejlépe využitelná v kombinaci s výkazy místností. Pokud jsou totiž místnosti správně pojmenovány, lze je v tabulce seskupit podle názvu a hromadně vybrat. Tímto postupem lze snadno docílit toho, že nástroj například do všech koupelen vytvoří podlahu s keramickou dlažbou.

Poznámky

• UPOZORNĚNÍ: Pro generování podlah zohledňuje aplikace pouze uživatelské rodiny. Např. pod obvodový plášť podlaha „nezateče“.
• Aby podlahy správně „zatekly“ pod dveře je potřeba mít v rodinách dvěří zaškrtnutý parametr pro výpočet místností.
• Pokud byste měli problém s tím, že podlahy „nezatékají“ pod dveře, zkuste v projektu zapnout výpočet objemů.
