CCtools - Otočit ventilátor

Otočí ventilátor nebo jiné trubní zařízení.

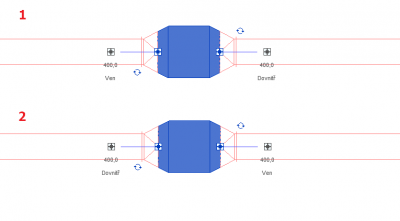

Otočí ventilátor nebo jiné trubní zařízení v trubním nebo potrubním systému a opět napojí na konektory.

V základním nastavení revitu není možné otáčet mechanická zařízení. Do teď bylo potřeba mechanické zařízení odpojit z potrubního systému, prvek otočit a znovu napojit. Tímto nástrojem lze prvek otočit pouze jedním kliknutím. Nástroj lze využít i na otáčení prvků jiných kategorií.

Postup

• Kliknout na ikonu nástroje Otočit ventilátor
• Kliknout na ventilátor nebo jiné zařízení

Co musí splňovat ventilátor/zařízení

Je potřeba, aby ventilátor nebo jiné zařízení bylo připojené na dva konektory, jejichž normálové vektory leží na jedné přímce. Jinými slovy zařízení není připojeno na dva výstředné konektory a po otočení je možné trubky/potrubí napojit na původním místě.
