cct_oznaceni_stoupacek_32x32     Nástroj umisťuje ke stoupačkám v daném půdorysu popisky s textem převzatým z parametru OZNAČENÍ STOUPAČKY.



Nástroj umisťuje ke stoupačkám v daném půdorysu popisky s textem převzatým z parametru OZNAČENÍ STOUPAČKY.
Parametr stačí napsat do jedné časti stoupačky a nástroj jej doplní do všech ostatních částí.

Nástroj neběží nepřetržitě na pozadí a je jej tedy nutné při změně opět spustit.



Nástroj obsahuje rodinu se značkou (tagem) Stoupačka_Označení.CC s jediným typem se stejným názvem, pokud tedy v projektu tuto rodinu nemáte nástroj si ji sám načte při spuštění.

Pokud chce uživatel s nástrojem používat vlastní rodinu značky, je potřeba aby rodinu a její typ, pojmenoval Stoupačka_Označení.CC. Nebo je možné změnit v Nastavení → Nastavení parametrů → Symboly stoupaček název rodiny, kterou program umisťuje ke stoupačkám jako označení.

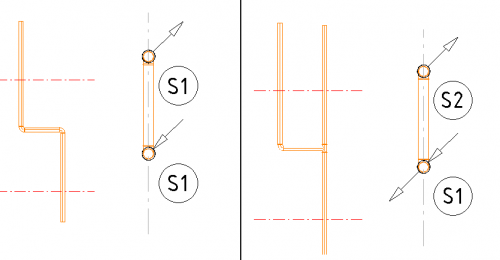

Propisování parametru je řešeno přes konektory, pokud je trubka vertikální a napojená na jinou vertikální trubku pomocí tvarovek se dvěma konektory jedná se pořád o stejnou stoupačku a hodnota parametru se propíše i do části za tvarovkou.

Pokud dojde k rozvětvení přes T-kus, parametr se přepíše jen do dílčích trubek, které jsou umístěné přímo nad tou, do které vyplňujeme hodnotu parametru. Dále můžeme hodnotu parametru vyplnit i do jedné z dílčích trubek druhé větve a tam už se hodnota parametru bude zase propisovat do dílčích částí stoupačky.

cct_oznaceni_stoupacek_1

Nástroj má společné vlastnosti jako Symboly stoupaček:

  • Nástroj umí ignorovat podlaží, jejichž název začíná na „Pomocné“. Slovo „Pomocné“ lze změnit v Nastavení → Nastavení parametrů → Symboly stoupaček.
  • Nástroj považuje trubku za stoupačku v případě, že prochází alespoň jedním podlažím, jehož název nezačíná na „Pomocné“.
