CCtools - Spojování konstrukcí

     Nástroj, který automaticky spojuje kolidující a přilehlé prvky v celém projektu.



Tento nástroj jednoduše detekuje přilehlé nebo kolidující prvky a na základě naprogramované logiky je ve správném pořadí spojí. Momentálně spojuje kategorie Stěn, podlah, konstrukčních sloupů, stropů a střech. Kvůli již zmíněné logice, vyhodnocující pořadí spojování, je nutné dbát na čistotu modelu, definici priorit vrstev a určení toho, jestli je daná stěna konstrukční.

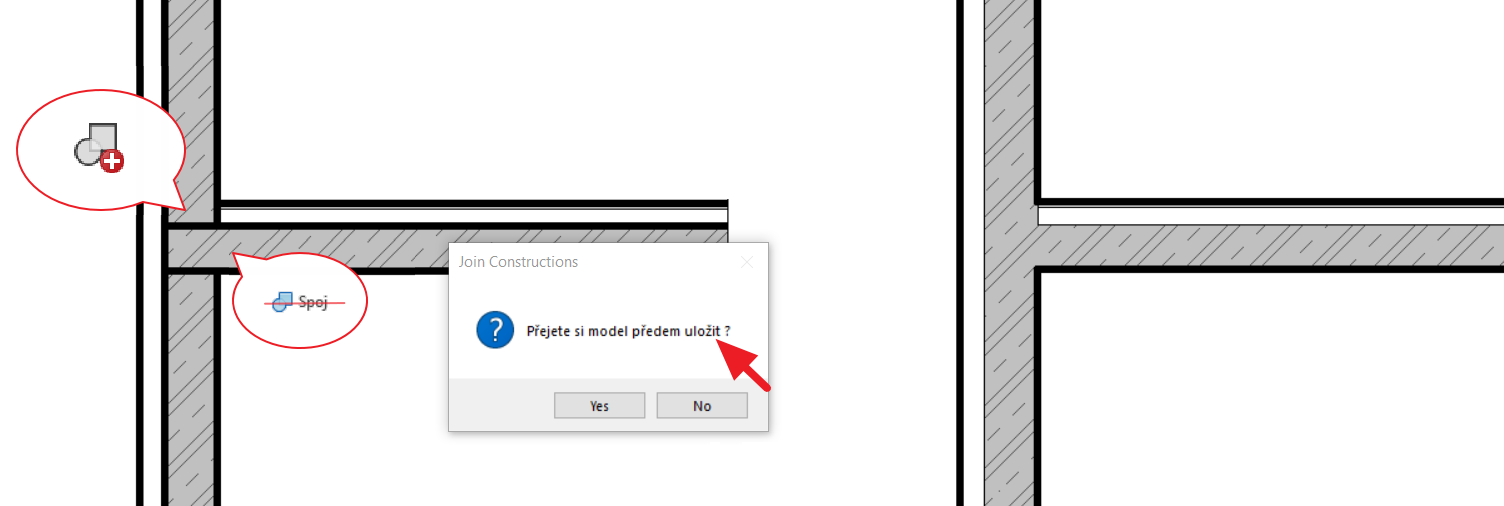

V tomto jednoduchém příkladu (3 stěny a 2 podlahy) by při ručním spojování bylo třeba kliknout 14x. S nástrojem Spojování konstrukcí stačí doplněk spustit a vybrat si, zda si přejete před procesem model uložit nebo ne.

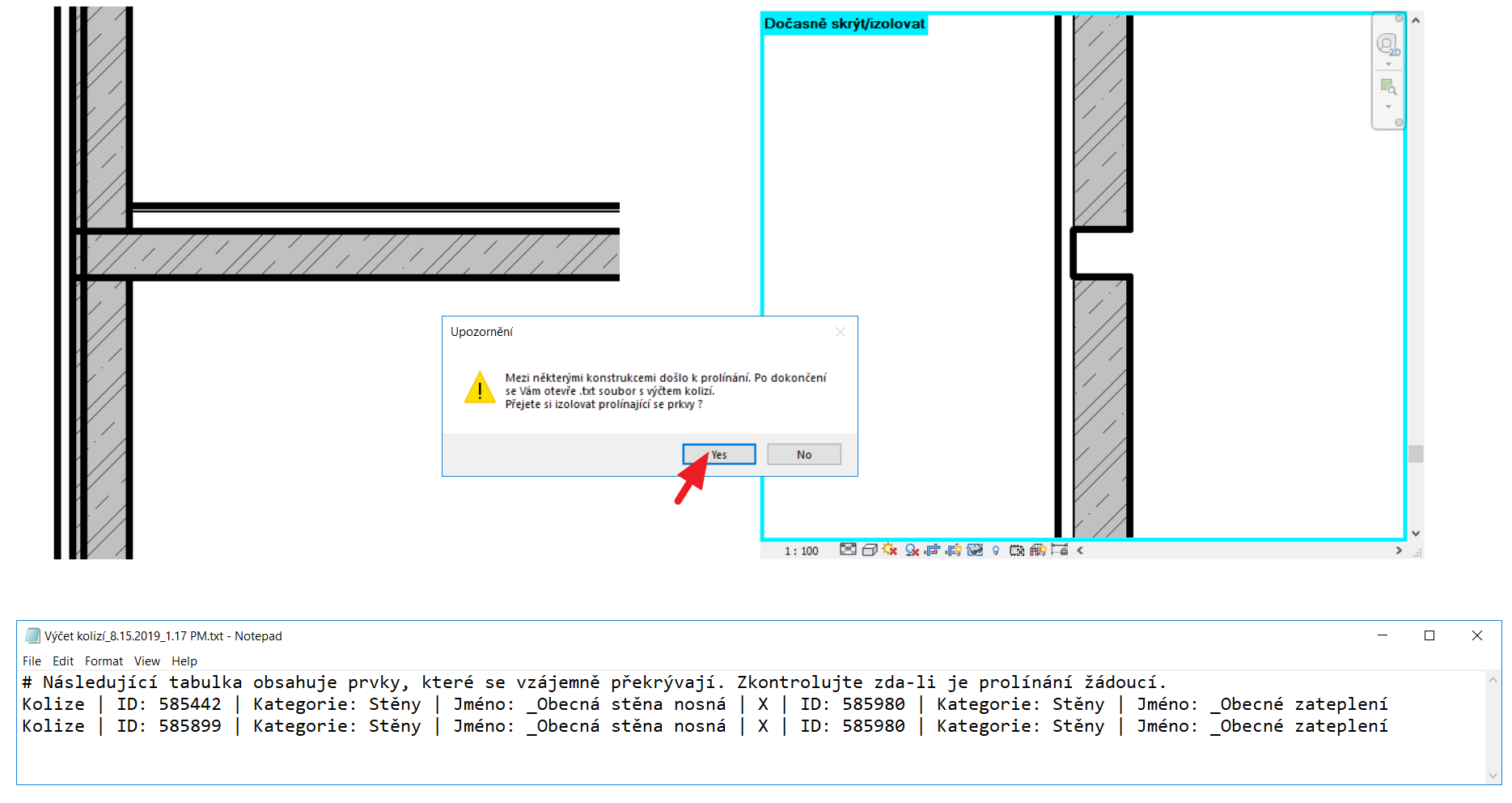

Po dokončení akce vyskočí hned několik hlášení. První z nich je nabídka exportu textového souboru s výčtem kolizí - ten je zde pro kontrolu modeláře, jestli o dané kolizi ví a nebo je nutné ji nějakým způsobem řešit. Dále pak aplikace nabídne, jestli chce uživatel zjištěné kolidující prvky izolovat ve 3D pohledu.



Pravidla, na základě kterých aplikace jednotlivé prvky spojuje, jsou přehledně zobrazena v tabulce níže ↓↓↓

Spojované kategorie	Spojované kategorie	Jak to dělá Revit	Jak fungují CCtools
Podlahy	Podlahy	Záleží pouze na pořadí spojování	K prolínání by nemělo docházet, ale pokud ano, aplikace na to upozorní, sáhne do priority vrstvy a spojí vyšší prioritu s nižší.
Podlahy	Stěny	Podlaha ořízne stěnu podle priority	Jen spojit, na pořadí nezáleží.
Podlahy	Konstrukční sloupy	Podlaha vždy ořízne sloup	Pokud není podlaha konstrukční, po spojení aplikace dodatečně převrátí pořadí spojů.
Podlahy	Podhledy	Záleží pouze na pořadí spojování	K prolínání by nemělo docházet, ale pokud ano, aplikace na to upozorní, sáhne do priority vrstvy a spojí vyšší prioritu s nižší.
Podlahy	Střechy	Záleží pouze na pořadí spojování	K prolínání by nemělo docházet, ale pokud ano, aplikace na to upozorní, sáhne do priority vrstvy a spojí vyšší prioritu s nižší.
Stěny	Stěny	Záleží pouze na pořadí spojování	Aplikace si sáhne do priority vrstvy a podle toho určí pořadí spoje (spojí vyšší prioritu s nižší). Pokud jsou hodnoty priorit obou stěn stejné, převládne konstrukční stěna.
Stěny	Podhledy	Stěna ořízne Podhled podle priority vrstvy. Na pořadí spojování nezáleží	Jen spojit, na pořadí nezáleží.
Stěny	Střechy	Stěna ořízne Střechu podle priority vrstvy. Na pořadí spojování nezáleží	Jen spojit, na pořadí nezáleží.
Konstrukční sloupy	Stěny	Pokud není stěna konstrukční, sloup ji vždy ořízne. Pokud je stěna konstrukční, vždy ořízne sloup	Pokud je stěna konstrukční, v jakémkoliv pořadí ořízne sloup (nezáleží ani na prioritě vrstvy), což je nežádoucí. Sloupům s konstrukčními stěnami se tedy musí dodatečně převrátit pořadí spojů.
Konstrukční sloupy	Podhledy	Sloup ořízne Podhled	Jen spojit, na pořadí nezáleží.
Podhledy	Podhledy	Záleží pouze na pořadí spojování	K prolínání by nemělo docházet, ale pokud ano, aplikace na to upozorní, sáhne do priority vrstvy a spojí vyšší prioritu s nižší
