CCtools - Zaměnit koleno

  Zamění 90° koleno za dvě 45° kolena s délkou mezikusu definovanou v nastavení

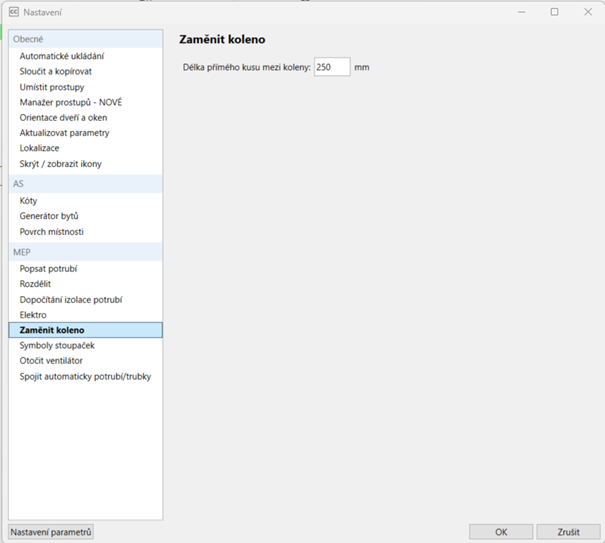

Jako první je dobré nastavit délku přímého kusu mezi koleny. Toto nastavení najdete v nastavení CCtoolsů, pod MEP a zaměnit koleno. Defaultně je v nástroji nastavena délka přímého kusu mezi koleny na 250 mm.

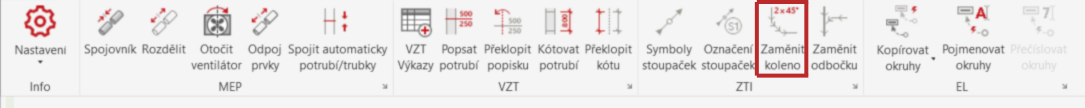

Po dokončení nastavení klikněte na ikonku nástroje, kterou najdete na kartě v CCtools MEP, pod ZTI.

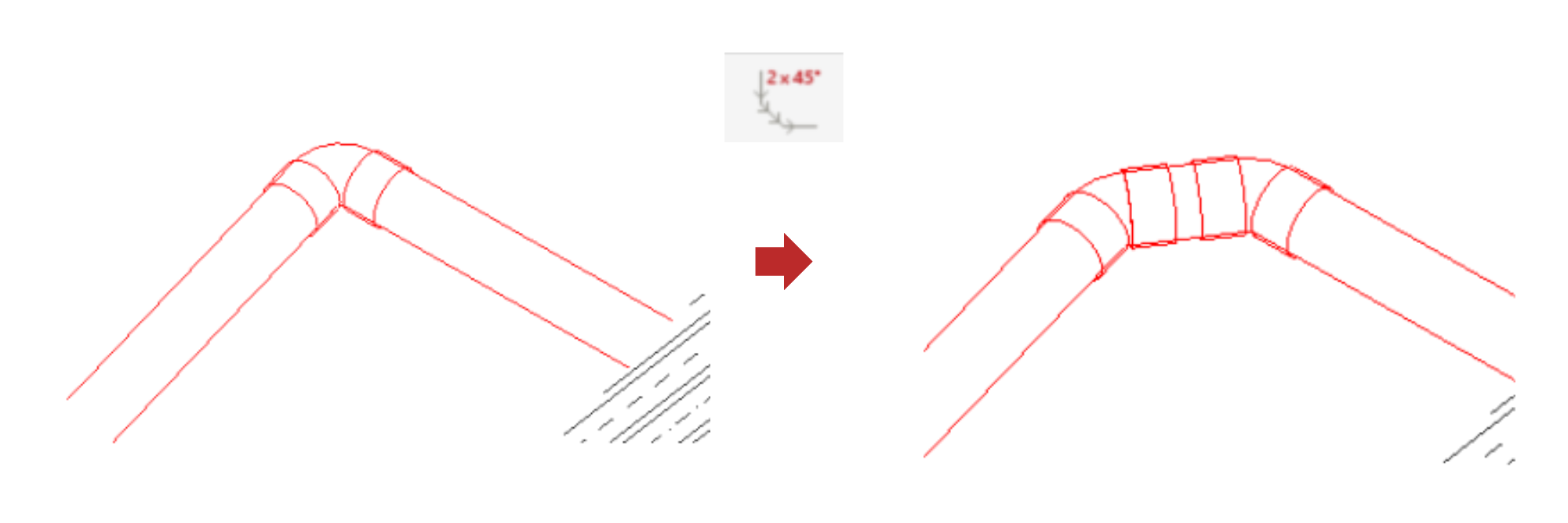

Klikněte na ikonku nástroje a následně na 90° koleno, které chcete zaměnit. Nástroj automaticky zamění 90° na dvě 45° kolena s délkou mezikusu, kterou jste si nadefinovali. Je potřeba mít dostatek místa pro nahrazení, jinak se může stát, že dojde k odpojení prvků systému.
